Der mehrschichtige lineare Schwingbildschirm kann nicht nur mehrere Schichten von
Die Auswahl der Materialien kann jedoch auch nach
Der Kohlenstoffstahl wird in der Regel mit einem
für Materialien geeignet, die keine Säuren oder Alkalien enthalten, z. B. für die allgemeine Industrie
Sie ist relativ kostengünstig und eine wirtschaftliche und praktische Lösung.
Auf der anderen Seite eignet sich Edelstahl für Anwendungen, bei denen
Korrosionsbeständigkeit, z. B. in der Nahrungsmittelindustrie, in der chemischen Industrie sowie
Umgebungen mit hohen Temperaturen und hoher Luftfeuchtigkeit.

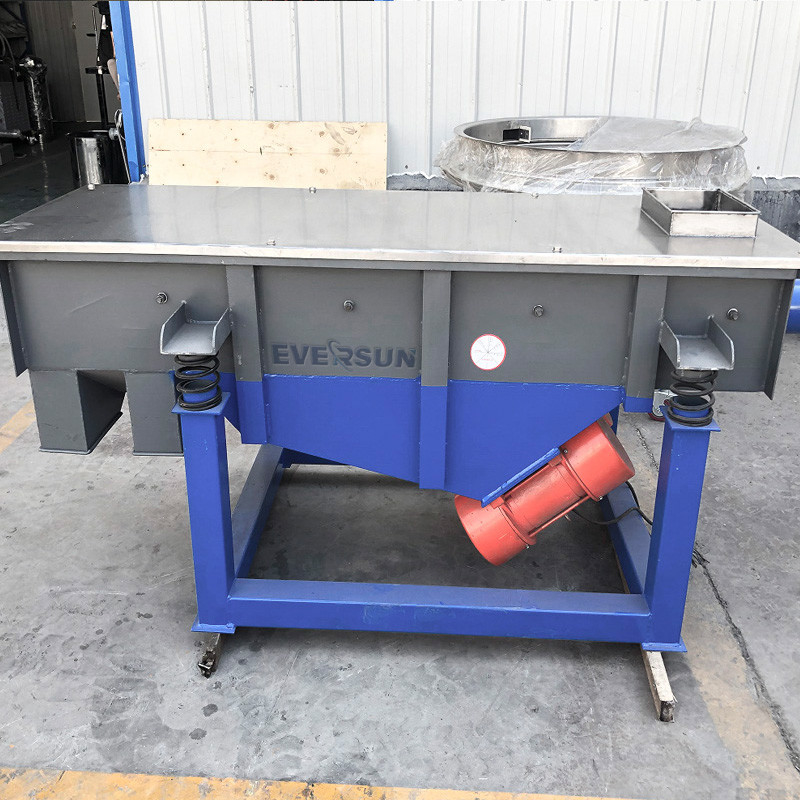

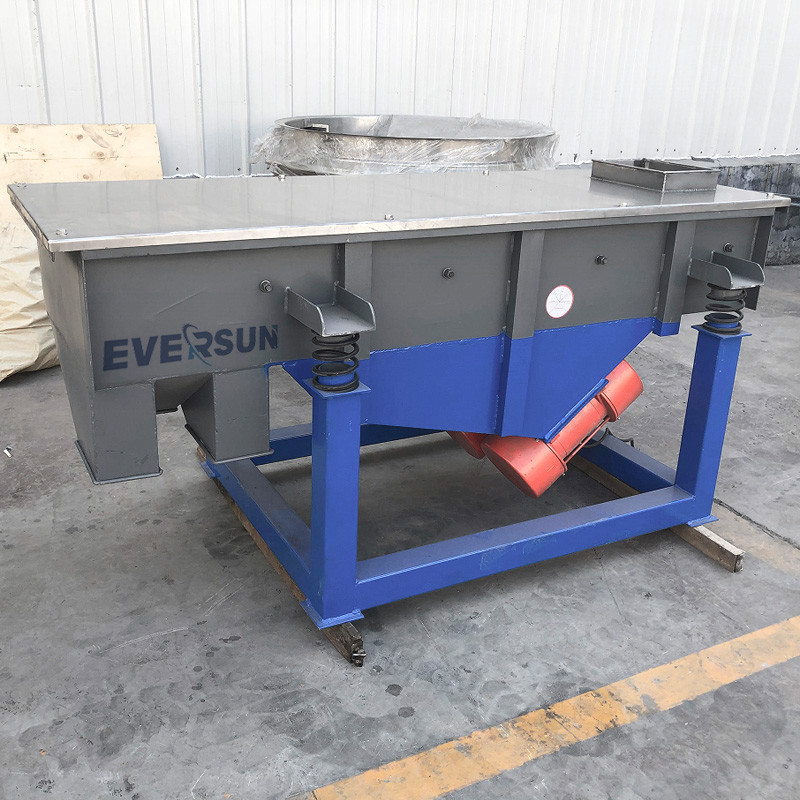

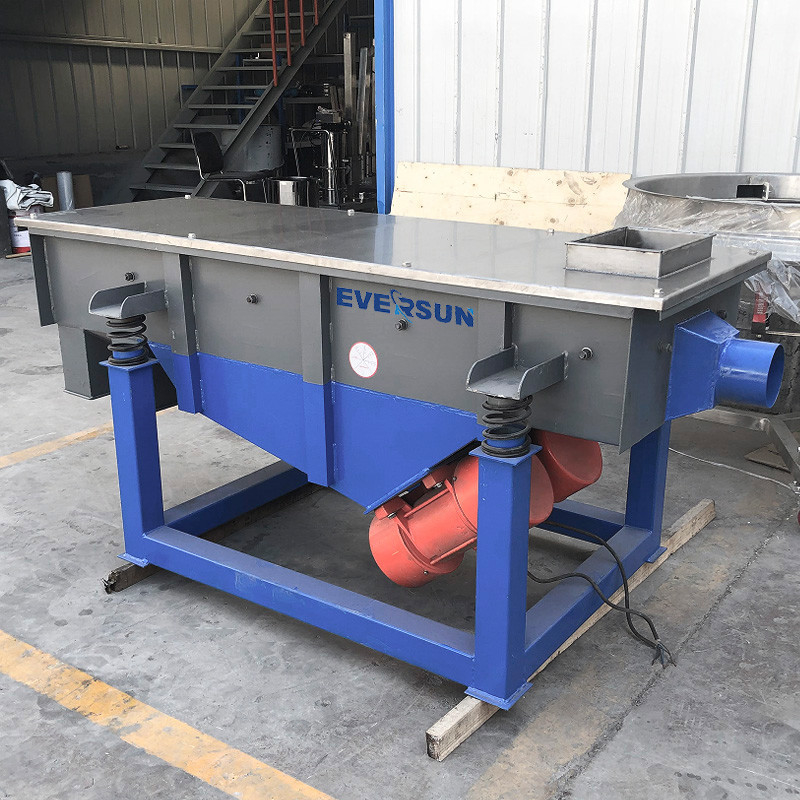

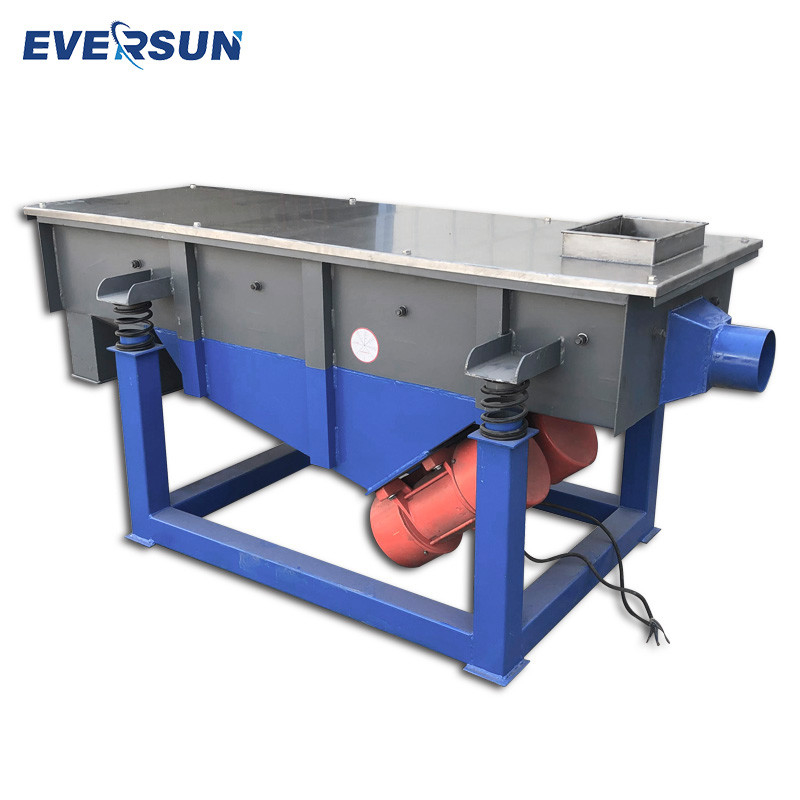

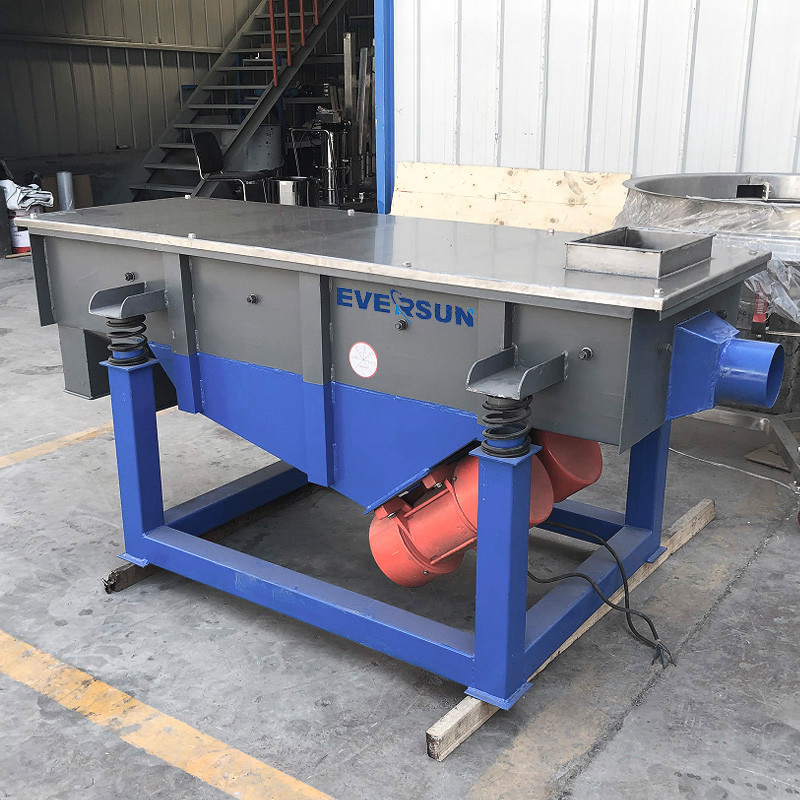

Es besteht hauptsächlich aus einer Bildschirmbox, einem Bildschirmrahmen, einem Bildschirmnetz, einem Vibrationsmotor,
Motorbasis, Vibrationsdämmung und Rahmen.
1. Bildschirmbox: Hergestellt durch Schweißen von Stahlplatten verschiedener Dicken, hat sie bestimmte
Stärke und Steifigkeit und ist der Hauptbestandteil der Maschine.
2. Bildschirmrahmen: aus Kiefernholz oder Holz mit minimalem Verformungsgrad, hauptsächlich
verwendet, um das Bildschirmnetz flach zu halten, um eine normale Filterung zu erreichen.
3. Bildschirmnetz: Erhältlich in verschiedenen Typen wie Kohlenstoffarme Stahl, Messing, Bronze,
und Stahldraht.
4. Vibrationsmotor: (Für Gebrauchsanweisungen zur Wartung siehe Vibrationsmotor
Motorhandbuch).
5. Motorbasis: Installiert den Vibrationsmotor. Vor dem Gebrauch müssen die Schrauben
für neue Screening-Maschinen während der ersten drei Gebrauchstage auf
Verhinderung von Lockerungen, die zu Unfällen führen könnten.
6. Vibrationsisolierende Feder: Verhindert, dass sie auf den Boden übertragen wird, während
Bei der Installation muss die Feder
senkrecht zum Boden.
7- Stütze: Sie besteht aus vier Säulen und zwei Kanalstahlen und trägt die Bildschirmbox.
Bei der Montage müssen die Säulen senkrecht zum Boden liegen und die Stähle unterhalb der
Zwei Säulen sollten parallel zueinander liegen.
Das lineare Schwingbild wird von zwei Motoren angetrieben.
Synchron und in entgegengesetzte Richtungen erzeugten die anregenden Kräfte ihre
exzentrische Blöcke, die sich in Richtung parallel zu den Motorwellen auslöschen,
und sind in einer resultierenden Kraft in der Richtung senkrecht auf die
Daher ist die Bewegungsbahn des Bildschirms eine gerade Linie.
Die beiden Motoren sind in Bezug auf die Bildschirmoberfläche geneigt.
Aufregungskraft und das Gewicht des Materials, das Material wird auf die
die Oberfläche des Bildschirms und bewegt sich sprunghaft nach vorne, wodurch der Zweck der
Sie kann in Produktionslinien verwendet werden, um
Sie verfügt über einen geringen Energieverbrauch, hohe Effizienz, einfache
Struktur, Wartung, vollständig geschlossene Struktur und keine Staubdispersion.
1. Hohe Screening-Genauigkeit: Der lineare Schwingungsbildschirm kann effektiv
Material mit einer maximalen Maschenöffnung von 40 und mit der Fähigkeit zur Trennung
Materialien in 7 verschiedene Partikelgrößen.
2Große Verarbeitungskapazität: Aufgrund seiner einzigartigen Bewegungsbahn und hoher Vibrationen
Der lineare Bildschirm kann eine große Menge Material innerhalb einer Zeiteinheit verarbeiten.
3. Einfache Struktur: Das Design des linearen Schwingschirms ist einfach und erleichtert die
Wartung und Reparatur.
4. Niedriger Energieverbrauch: Im Vergleich zu anderen Arten von Schwingschirmen ist die lineare
Schwingbildschirm hat einen geringeren Energieverbrauch und geringere Betriebskosten.
5 Niedriges Rauschen: Der lineare Schwingschirm erzeugt während des Betriebs geringeres Rauschen.
Sie trägt zur Verbesserung des Arbeitsumfelds bei.
6. Vollständig geschlossene Struktur: Der lineare Schwingbildschirm hat eine vollständig geschlossene Struktur.
Verhinderung des Staubfluchts und Erfüllung der Umweltschutzanforderungen.
7. Starke Anwendbarkeit: Der lineare Schwingungsbildschirm eignet sich für verschiedene Industriezweige wie
Bergbau, Kohle, Schmelzerei, Baustoffe, Feuerfeststoffe, leichte Industrie und Chemie
Es kann Pulver und Granulat screenen und klassifizieren.
8Automatischer Betrieb: Der lineare Schwingbildschirm kann in Produktionslinien verwendet werden, um
Automatische Betriebsführung und Verbesserung der Produktionseffizienz.
| Modell |
Schicht |
Überprüfung
Fläche(mm) |
Maschengröße(mm) |
Partikel
Größe(mm) |
Kapazität(t/h) |
Macht
(kW) |
Doppelte Amplitude ((mm) |
| DZSF-612 |
1 bis 5 |
600*1200 |
0.02-20 |
≤ 20 |
≤ 3 |
0.37 × 2 |
6 bis 10 |
| DZSF-520 |
1 bis 5 |
500*2000 |
0.02-20 |
≤ 20 |
≤ 5 |
0.37 × 2 |
6 bis 10 |
| DZSF-525 |
1 bis 5 |
500*2500 |
0.02-20 |
≤ 20 |
≤ 8 |
0.37 × 2 |
6 bis 10 |
| DZSF-1020 |
1 bis 5 |
1000*2000 |
0.02-20 |
≤ 20 |
≤ 12 |
0.75 × 2 |
6 bis 10 |
| DZSF-1025 |
1 bis 5 |
1000*2500 |
0.02-20 |
≤ 20 |
≤ 16 |
0.75 × 2 |
6 bis 10 |
| DZSF-1030 |
1 bis 5 |
1000*3000 |
0.02-20 |
≤ 20 |
≤ 20 |
1.1 × 2 |
6 bis 10 |
| DZSF-1224 |
1 bis 5 |
1200*2400 |
0.02-20 |
≤ 20 |
≤ 23 |
1.5 × 2 |
6 bis 10 |
| DZSF-1525 |
1 bis 5 |
1500*2500 |
0.02-20 |
≤ 20 |
≤ 28 |
1.5 × 2 |
6 bis 10 |
| DZSF-1530 |
1 bis 5 |
1500*3000 |
0.02-20 |
≤ 20 |
≤ 32 |
2.2 × 2 |
6 bis 10 |
Wir sind seit 13 Jahren auf die Produktion von Screening- und Transportgeräten spezialisiert.
Und wir haben für viele große Unternehmen
Dazu gehört auch der weltweit führende Hersteller von Schwingungsbildschirmen, Sweco, USA.
Wir sind in der Lage, unsere Produkte für seine chinesische Region zu verkaufen.
Schweden und anderen Ländern.
Wir begrüßen Kunden oder Händler, unsere Fabrik zu besuchen und alles für Sie zu arrangieren.
Fabrikadresse: Westlich des Industrie- und Handelsbüros von Da Zhaoying Town, Stadt Xinxiang,
Provinz Henan.
